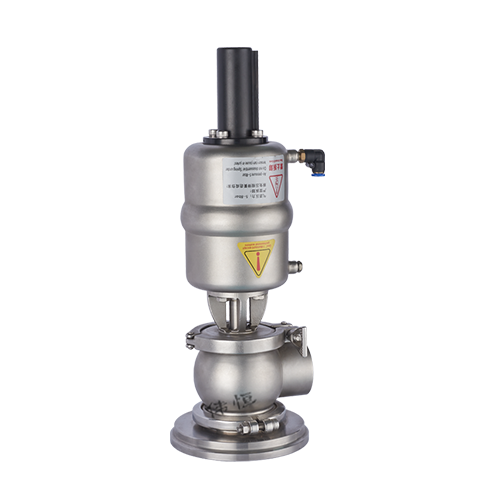

공압식 상향 팽창 탱크 바닥 밸브

공압식 상향 팽창 탱크 바닥 밸브는 상향 팽창 탱크 시스템의 효율적인 흐름 제어 및 압력 조절을 위해 설계되었습니다. 이 밸브는 유압 및 공압 시스템의 안정적인 압력 수준을 유지하면서 유체의 유입 및 유출을 관리하도록 설계되었습니다. 이 밸브는 공압 작동 기능을 갖추고 있어 최소한의 에너지 소비로 유체 또는 가스 방향을 빠르고 안정적으로 제어할 수 있습니다. 수처리, 화학 처리 및 HVAC 시스템과 같은 산업에 사용하기에 이상적인 공압식 상향 팽창 탱크 바닥 밸브는 정밀한 작동, 내식성 및 오래 지속되는 내구성을 보장합니다. 콤팩트한 디자인으로 설치 및 유지 관리가 용이하여 고압 안정성과 유량 조절이 필요한 시스템에 신...

공유하다：

문의하기

문의

이메일：wzweiheng@163.com

왓츠앱：8613587865766

자세한 소개
제품 백과사전

공압식 상향 확장 탱크 바닥 밸브는 다음과 같습니다. 유체의 흐름을 제어하는 데 사용되는 특수한 유형의 밸브 파이프라인. 그것은 일반적으로 탱크 및 기타 대형 용기에 사용됩니다. 유체 매체의 출입을 제어할 수 있습니다.

이 밸브의 형식 표현 방법에는 다음이 포함됩니다. 그 특성을 설명하는 일련의 코드 이름과 사양. 이러한 코드에는 코드, 씰 재질, 본체 유형, 접속방법, 공칭압력, 몸체재질, 공칭직경, 제어방식, 방폭등급, 액세서리 옵션 등 이러한 코드 이름에는 특정한 의미와 용도가 있습니다.

예를 들어, 코드명 WH는 Weiheng 브랜드를 나타내며, 코드 F는 밀봉재인 PTFE를 나타내고, 코드 B는 ExdIl BT4 Gb 방폭 방폭 등급을 나타냅니다. 기타 코드 이름은 비슷한 의미를 가지며 다양한 측면을 설명하는 데 사용됩니다. 특성과 사양입니다.

밸브는 다음을 포함하여 다양한 방법으로 연결될 수 있습니다. 암나사, 리드링, 일체형 전환형, 수나사, 플랜지형, 복동형, 단동형 조정형 등이 있습니다. 코드는 밸브 설치 및 연결 방법을 설명하는 데 사용됩니다. 다양한 상황에 따라 적절한 밸브를 선택할 수 있도록 응용 시나리오.

또한 밸브를 다양하게 제어할 수 있습니다. 표준 스위칭 및 조절 유형을 포함한 방법. 이 코드는 밸브가 적절하게 제어되는 방법을 설명하는 데 사용됩니다. 다양한 제어 요구에 맞게 밸브를 선택할 수 있습니다.

다음 사항에 유의해야 합니다.:

모델 표현 방법은 정확하게 표현되어야 합니다. 다양한 코드명의 의미와 목적을 설명할 수 있습니다. 밸브를 이해하고 올바르게 사용하십시오.
차이점을 소개하는 것이 필요합니다. 다양한 코드명과 적용 범위를 적절하게 실제 적용 시나리오에 따라 밸브를 선택할 수 있습니다.
공압의 특별한 용도와 특성 상향 팽창 탱크 바닥 밸브를 강조 표시해야 합니다. 장점과 적용 범위를 이해합니다.

모델 표현 방법

와트시

-600

—Q1

-C1

-에프

—16

-피

—25

—D1

-비

—W2

-아빠

-엘

>1. 웨이헝 브랜드

>2. 드라이브 모드

>3. 밸브 몸체 유형

>4. 연결 방법

>5. 씰링 재료

>6. 공칭 압력

>7. 밸브 몸체 재질

>8. 공칭 직경

>9. 제어 모드

>10. 방폭 수준

—20~150℃

>12. 액세서리 옵션

>13. 세 가지 흐름

1~7은 필수선택, 8~13은 선택

코드명 1개		5 코드네임	밀봉된 재료	10 코드	방폭 등급
와트시	웨이헝 브랜드	에프	PTFE	비	ExdIl BT4 Gb 방폭형 및 방폭형
		PPL	파라폴리페닐렌	BZ	ExdllCT5 Gb 방폭형 및 방폭형
2 코드네임	드라이브 모드	시간	금속 하드 씰	기원전	Exdll CT6 Gb 방폭 및 방폭형
600	공압 액추에이터 시리즈	와이	초경합금	비엠	ExmbllT4 Gb 주조 방폭형
900	전동 액추에이터 시스템	X1	딩칭 고무 NBR	학사	Exial CT6Ga 본질 안전 및 방폭형
2001년	칼럼 플라스틱 액츄에이터 앵글 시트 밸브 시리즈	옷	천연고무 NR
2002년	스테인레스 스틸 액추에이터 앵글 시트 밸브 시리즈	Kz	EPDM	11개의 코드명	중간온도
		크흐	바이톤 고무 FPM	W1	-20-80C
3 코드네임	체형	긁어	식품 등급 실리콘 고무 SI	W2	-20-150C
1분기	양방향 밸브	F46	완전히 라이닝된 폴리퍼플루오로에틸렌 FEP	그리고	-20-250C
구토	삼방향 밸브	PFA	수용성 PTFE PFA로 완전히 라이닝됨	W4	-29-425C
Kz	4방향 밸브	Fch	완전히 라이닝된 PTFE	W5	-29-650C
크흐	고정식 볼 밸브	N	나일론	와트	-196-60C
Q5	V볼	TC	안감 세라믹	......	......
나는 먹는다	로우 프로파일 볼 밸브	제이	고무 라이닝	고객의 요구사항에 따라 설계 및 제작이 가능한 특수온도를 가지고 있습니다.
보트	위생 등급 볼 밸브	몰래 엿보다	폴리에테르에테르케톤
판사	플라스틱 볼 밸브	여	반지 때	12개의 코드명	액세서리 선택
Q9	고진공 볼 밸브	......	......	지하 1층	2위치, 3방향 솔레노이드 밸브
Q10	마을 전체의 불소 볼 밸브	기타 특수 밀봉재는 고객 요구 사항에 따라 설계 및 제작 가능		아빠	2위치 5방향 솔레노이드 밸브
Q11	극저온 볼 밸브			팔다	2위치 3방향 방폭형 솔레노이드 밸브
Q12	절연 볼 밸브	6 코드네임	공칭 압력	Bch	2위치 5방향 방폭형 솔레노이드 밸브
Q13	편심 반구형 밸브	......	......	B5	필터 감압 밸브
Q14	탱크 바닥 밸브			학사학위	리미트 스위치
Q15	세라믹 볼 밸브	7 코드네임	본체 재질	비쉬	방폭 리미트 스위치
D1	중앙선 소프트 씰 버터플라이 밸브	큐	연성이 있는 철 HT200	B8	손 조작 메커니즘
노크	3. 편심 버터플라이 밸브	기음	탄소강	바라보다	광구 경계 설정자
나	위생 버터 플라이 밸브	피	스테인레스 스틸 304	......	......
딸	플라스틱 버터플라이 밸브	아르 자형	스테인레스 스틸 316
D5	환기 버터플라이 밸브	PL	스테인레스 스틸 304L	13개의 코드명	세 가지 흐름
D6	마을 전체의 불소 버터플라이 밸브	RL	스테인레스 스틸 316L	엘	Tee L형 BC 스위칭
D7	고진공 버터플라이 밸브	유	PVC UPVC	T1	Tee T형 C 포트 스위치
D8	파우더 버터플라이 밸브	PP	강화 폴리프로필렌 RPP	T2	Tee T형 AB 스위칭
Z1	게이트 밸브	엘	알루미늄 합금	티	Tee T형 AC 스위칭
Z2	나이프 게이트 밸브	......	......	목	Tee T형 B포트 스위치
J1	글로브 밸브	기타 특수 밸브 본체 재질은 고객 요구 사항에 따라 설계 및 제조 가능
J2	벨로우즈 컷 스톱 밸브
J3	앵글 시트 밸브	8 코드네임	길이라고 합니다
F1	상향 팽창 토출 밸브	......	......
수업	하향 토출 밸브
기타 특수 밸브 본체 재질은 고객 요구 사항에 따라 설계 및 제조 가능		9 코드	제어 모드
		지	표준 스위치 유형
4개의 코드명	연결	T1	일체형 스위칭 유형
C1	암나사	T2	전반적인 조정
C2	순서대로	티	RS485 버스 유형
Tz	수나사	D1	복동
쯧	플랜지	노크	복동형 조정형
S5	KF 진공 척	E1	단동식 평상시 닫힘
쯧	용접하다	오	단동 상시 닫힘 조절형
숫자	클립 페어링	이즈	단동형, 상시 개방형
C8	클램프	에흐	단동 상시 열림 조정형

공압식 상향 팽창 탱크 바닥 밸브

소개

그만큼공압식 상향 팽창 탱크 바닥 밸브정밀한 제어가 필요한 시스템의 중요한 구성 요소입니다.체액또는가스 흐름. 유체의 유입 및 유출을 조절하도록 설계되었습니다.상향 팽창 탱크, 일반적으로 사용되는유압,영적인, 그리고HVAC 시스템. 밸브는 다음을 통해 작동합니다.공압 작동, 신속하고 에너지 효율적인 제공압력 제어그리고흐름 방향 조절. 이 밸브의 설계는안정적인 작동그리고가동 중지 시간 최소화유지하면서시스템 안정성.

이 가이드에서는탐지 기준,유지 관리 기술,실제 응용 프로그램, 그리고결함 진단에 대한공압식 상향 팽창 탱크 바닥 밸브. 시스템 성능을 최적화하려는 엔지니어이거나 문제 해결에 대한 지침이 필요한 기술자라면 이 가이드는 원활한 밸브 작동에 필요한 정보를 제공합니다.

주요 특징 및 기능

그만큼공압식 상향 팽창 탱크 바닥 밸브여러 가지 주요 이점을 제공하므로압력 조절그리고유체 흐름 제어시스템.

1.공압 작동

밸브가 사용하는공압 작동관리하다유체 흐름또는가스 방향, 빠르게 제공하고,믿을 수 있는, 그리고에너지 효율적인 제어. 공압 작동이 최소화됩니다.수동 개입인적 오류의 위험을 줄입니다.

2.컴팩트하고 내구성이 뛰어난 디자인

다음에서 구성됨고품질 재료~와 같은스테인레스 스틸, 밸브는 견딜 수 있도록 설계되었습니다.고압그리고고온환경. 컴팩트한 디자인으로 다음과 같은 작업이 가능합니다.쉬운 설치너무 많은 공간을 차지하지 않고 기존 시스템에 통합할 수 있습니다.

3.정밀한 흐름 제어

밸브는 보장합니다정확하고 안정적인 유량 조절상향 팽창 탱크 시스템에서. 이는 유지 관리에 매우 중요합니다.압력 안정성,오버플로 방지, 원활한 시스템 운영을 보장합니다.

4.부식 저항

밸브는 처리할 수 있도록 제작되었습니다.부식성 유체또는가스산업 시스템에서 흔히 발견됩니다. 그것은 디자인되었습니다부식 방지씰 및 본체 재료, 보장긴 서비스 수명가장 까다로운 환경에서도 마찬가지입니다.

제품 매개변수

아래는기술 사양에 대한공압식 상향 팽창 탱크 바닥 밸브:

사양	세부
밸브 종류	공압식 상향 팽창 탱크 바닥 밸브
재료	스테인레스 스틸, 탄소강, 주철
씰 재질	PTFE, NBR, 바이톤
압력 등급	0~40bar(PN40)
온도 범위	-10°C ~ 150°C
흐름 제어	공압식 작동(켜기/끄기, 흐름 조절)
크기 범위	1인치 ~ 6인치(DN25 ~ DN150)
연결 유형	플랜지형, 스레드형, 맞대기 용접
작동 공기압	4~8바
IP 등급	IP65(방진 및 방수)
유량계수(Cv)	20~400
자동화 인터페이스	PLC, SCADA, DCS

Pneumatic upward expansion tank bottom valve

검사 및 테스트 표준

운영 전과 운영 중공압식 상향 팽창 탱크 바닥 밸브, 밸브가 예상대로 작동하고 안전 및 성능 규정을 충족하는지 확인하려면 여러 검사 및 테스트 표준을 따라야 합니다.

1.육안검사

정기적으로 육안검사를 실시하여 외부 손상 여부를 확인해야 하며,부식, 또는누출. 밸브 본체, 씰 및 연결부가 손상되지 않았으며 마모 또는 손상 흔적이 없는지 확인하십시오.

2.압력 테스트

공연하다압력 테스트밸브가 고장 없이 시스템에 필요한 압력을 처리할 수 있는지 확인합니다. 테스트는 다음과 같은 업계 표준에 따라 수행되어야 합니다.ISO 5208압력 테스트 밸브용. 밸브는 다음 위치에서 테스트되어야 합니다.1.5배보장하는 정격 압력구조적 완전성.

3.누설 테스트

실시누출 테스트밸브에 유체 또는 가스 누출이 있는지 확인하십시오.고압. 씰과 연결 지점이 제대로 밀봉되어 있고 작동 중에 공기나 유체가 빠져나오지 않는지 확인하십시오.

4.기능성 테스트

수행기능 테스트공압 신호에 반응하여 밸브가 올바르게 열리고 닫히는지 확인합니다. 그만큼액추에이터 응답 시간밸브가 지정된 시간 제한 내에 작동하는지 확인하기 위해 측정해야 합니다.

유지 관리 팁

보장하기 위해서는 적절한 유지 관리가 필수적입니다.공압식 상향 팽창 탱크 바닥 밸브최고의 성능으로 작동하며 긴 서비스 수명을 제공합니다. 아래는 일부유지 관리 팁밸브를 최상의 상태로 유지하는 데 도움이 됩니다.

1.정기 청소

내부 메커니즘을 방해할 수 있는 잔해, 먼지, 습기를 제거하려면 밸브를 정기적으로 청소하십시오.압축공기또는부드러운 브러시씰과 액추에이터를 막히거나 손상시킬 수 있는 입자를 밸브에서 제거하는 데 사용해야 합니다.

2.매끄럽게 하기

액추에이터 및 밸브 스템과 같은 움직이는 부품에 윤활유를 바르십시오. 사용고품질 윤활제이러한 부품의 마모 및 파손을 방지하기 위해 제조업체에서 권장하는 사항은 다음과 같습니다.부진한 성능.

3.씰 검사 및 교체

씰과 O-링에 마모 또는 성능 저하 징후가 있는지 확인하십시오. 누출을 방지하려면 손상된 씰을 즉시 교체하십시오. 정기적인 씰 교체로 유지 관리에 도움이 됩니다.압력 안정성그리고오래 지속되는 성능밸브의.

4.액추에이터 기능 확인

다음을 확인하세요.공압 액츄에이터올바르게 작동하고 있으며 적절한 공기압을 받고 있습니다. 액츄에이터에 다음과 같은 징후가 있는지 정기적으로 검사하십시오.부식, 손상 또는 마모로 인해 밸브 성능에 영향을 미칠 수 있습니다.

적용사례

그만큼공압식 상향 팽창 탱크 바닥 밸브다음을 포함한 다양한 산업 응용 분야에 활용됩니다.

1.정수장

문제:수처리 시스템에서는 균형을 유지하기 위해 정밀한 유량 제어가 중요합니다.유입그리고유출최적의 탱크 수위와 압력을 유지합니다.
해결책:그만큼공압식 상향 팽창 탱크 바닥 밸브안정적인 보장유체 조절이러한 시스템에서는 오버플로를 방지하고 압력을 최적화합니다.팽창 탱크.

2.HVAC 시스템

문제:HVAC 시스템에서는 압력 조절이 필수적입니다.균형 잡힌 공기 흐름 유지그리고시스템 장애 방지.
해결책:밸브는 다음에 사용됩니다.팽창 탱크제어하기 위해압력그리고 보장안정적인 공기 및 유체 흐름, HVAC 시스템 효율성을 최적화합니다.

3.화학 처리 공장

문제:화학 처리 시스템에는 다음을 처리할 수 있는 밸브가 필요합니다.부식성 유체그리고가혹한 환경안정적인 흐름 제어를 유지하면서.
해결책:밸브는 다음과 같이 만들어집니다.부식 방지 재료그리고 처리할 수 있는 능력이 있다공격적인 화학물질, 시스템이 안전하고 효율적으로 작동하도록 보장합니다.

결함 진단 및 수리

전체 기능을 복원하려면 밸브 오작동에 대한 적절한 진단이 필수적입니다. 다음은 일반적인 문제를 진단하고 문제를 해결하기 위한 가이드입니다.공압식 상향 팽창 탱크 바닥 밸브.

문제	가능한 원인	해결책
밸브가 작동하지 않음	공기압이 부족하거나 액추에이터 고장	공기 공급 압력 및 액츄에이터 상태를 확인하십시오. 손상된 부품을 교체하십시오.
밸브 본체에서 누출	씰이 마모되었거나 설치가 잘못되었습니다.	씰을 검사하고 필요한 경우 교체하십시오. 밸브가 올바르게 설치되었는지 확인하십시오.
느린 응답 시간	공기 공급이 막혔거나 액추에이터가 더러운 경우	액추에이터를 청소하고 공기 공급 장치가 막혔는지 확인하십시오.
일관되지 않은 유량 조절	공압 제어 결함 또는 씰 손상	공압 시스템에 누출이나 막힘이 있는지 확인하십시오. 씰을 교체하고 액추에이터 기능을 테스트하십시오.

결론

그만큼공압식 상향 팽창 탱크 바닥 밸브신뢰할 수 있고다목적 솔루션~을 위한유체 조절그리고압력 제어공압 및 유압 시스템에서. 그것은공압 작동,내구성, 그리고컴팩트한 디자인이상적으로 만들어라수처리,공조, 그리고화학 처리시스템. 다음을 수행하여검사기준,유지 관리 팁, 그리고문제 해결 단계제공된다면 장기적인 성능과최적의 기능성.
