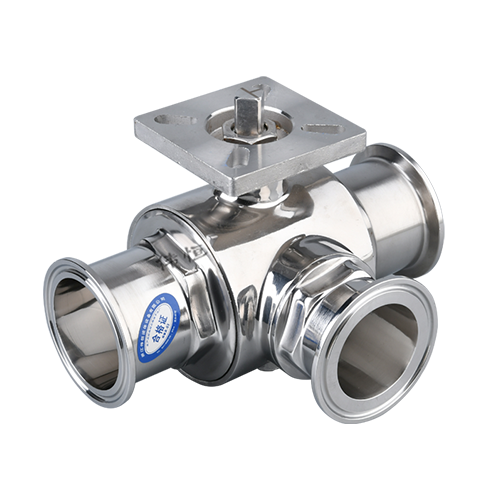

위생 높은 플랫폼 3 방향 볼 밸브는 특수한 유형의 밸브로, 임명과 같은 다른 임명 필요에 적응할 수 있습니다, 액세서리: 공압 헤드(공압 티 볼 밸브), 핸들(수동 3방향 볼 밸브), 핸드휠, 전기 헤드, 액추에이터, 전자기 액추에이터, 필터 액츄에이터, 레귤레이터, 방폭 액츄에이터, 신호 액츄에이터 등
그것은 다음과 같은 특징과 장점을 가지고 있습니다:
위생 설계: 밸브는 다음에 따라 설계 및 제조되었습니다. 식품의 위생 요건을 충족할 수 있는 위생 기준에 부합하며, 제약 및 기타 산업.
높은 플랫폼 연결: 밸브는 높은 플랫폼을 채택합니다. 다양한 설치 요구 사항에 적응할 수 있는 연결 방법 배관 시스템과의 연결을 용이하게 합니다.
티 디자인: 밸브는 3방향 디자인을 채택합니다. 3방향으로 유체를 제어하여 유체에 편리함 분포 및 흐름 방향 변경.
견고하고 신뢰할 수 있음: 밸브의 밀봉 표면 재질은 다음과 같습니다. 밀봉 성능이 좋은 플라스틱이나 재료로 널리 만들어지며, 고진공 시스템에 사용할 수 있습니다. 밀봉 링은 일반적으로 분해 및 교체가 쉽고 유지 관리가 쉬운 이동식입니다.
작동이 용이함 : 밸브는 다음과 같은 방식으로 전환되고 작동됩니다. 구형 회전이며 완전 개방에서 완전 개방까지 90°만 회전하면 됩니다. 닫히면 원격 제어 및 작동이 편리합니다.
광범위한 응용 분야: 밸브는 다양한 유체에 적합합니다. 다음과 같이 제어 및 규제가 필요한 배관 시스템 화학, 제약, 식품, 환경 보호 및 기타 필드.
위생적인 하이 플랫폼 3방향 볼 밸브는 효율적이고 위생적인 설계와 높은 플랫폼 연결성 등으로 신뢰성 높은 밸브 특성. 필요한 다양한 경우에 적합합니다. 특히 식품의 유체 배관 시스템 제어 및 조절, 위생 요구 사항이 높은 제약 및 기타 산업.
| 이름 | 하이 플랫폼 3방향 볼 밸브 |
| 길이라고 합니다 | DN15-DN200mm |
| 공칭 압력 | 1.6Mpa (다른 압력 표준이 필요한 경우 주문시 지정하십시오) |
| 연결 | 빠른 조립, 클램프, 퀵 카드, 척 |
| 본체 재질 | 탄소강(C) SUS304(P) SUS316(R) |
| 표면 처리 | 내부 및 외부 거울 연마 |
| 밀봉된 재료 | 테플론(PTFE), EPDM, 실리콘 고무(VMQ), 부타디엔 고무(NBR), 불소 고무(FPM), 메탈 씰(H), 카바이드(Y) |
| 매체를 활용하라 | 가스, 액체, 오일, 진공, 수증기 |
| 중간온도 | -20℃-150℃(F) 、 -20℃-250℃ (PPL) 、-29℃-425℃(H)(Y) |
| 적용하다 | 이 유형의 볼 밸브 시리즈는 재료 전달 제어를 위한 위생적인 유형의 밸브 시리즈입니다. 식품 및 음료 가공뿐만 아니라 제약 및 화학 산업에서도 널리 사용됩니다. |
| 기준 | DIN 표준 시리즈, 3A 표준 시리즈 SMS 표준 시리즈, ISO/IDF 표준 시리즈, BS/RJT 표준 시리즈, ASME/BPE 등 (고객에게 제공 가능한 다양한 표준 밸브 시리즈 있음) |
| 볼 밸브의 구성 요소는 일반적으로 다음과 같습니다. | 핸들, 관통 구멍이 있는 볼, 밸브 본체, 밸브 코어 및 샤프트 씰 |
비고: 1. 위생적인 직선형 퀵 로딩 볼 밸브의 본체는 주조 또는 단조 공정을 채택할 수 있습니다.
형태는 부동형, 고정형, 상단 장착형으로 구분됩니다.
씰링은 소프트 씰, 하드 씰,
최대 2000lbs의 압력을 견디고, 온도 저항은 -196C에서 최대 570°C까지입니다.
2. 기타 특수 밀봉재 또는 특수 온도도 가능합니다.
고객 요구 사항에 따라 설계 및 선택되었습니다.
| 모델 표현 방법 | ||||||||||||
| 와트시 | -600 | —Q1 | -C1 | -에프 | —16 | -피 | —25 | —D1 | -비 | —W2 | -아빠 | -엘 |
| >1. 웨이헝 브랜드 | >2. 드라이브 모드 | >3. 밸브 몸체 유형 | >4. 연결 방법 | >5. 씰링 재료 | >6. 공칭 압력 | >7. 밸브 몸체 재질 | >8. 공칭 직경 | >9. 제어 모드 | >10. 방폭 수준 | —20~150℃ | >12. 액세서리 옵션 | >13. 세 가지 흐름 |
| 1~7은 필수선택, 8~13은 선택 | ||||||||||||
| 코드명 1개 | 5 코드네임 | 밀봉된 재료 | 10 코드 | 방폭 등급 | |
| 와트시 | 웨이헝 브랜드 | 에프 | PTFE | 비 | ExdIl BT4 Gb 방폭형 및 방폭형 |
| PPL | 파라폴리페닐렌 | BZ | ExdllCT5 Gb 방폭형 및 방폭형 | ||
| 2 코드네임 | 드라이브 모드 | 시간 | 금속 하드 씰 | 기원전 | Exdll CT6 Gb 방폭 및 방폭형 |
| 600 | 공압 액추에이터 시리즈 | 와이 | 초경합금 | 비엠 | ExmbllT4 Gb 주조 방폭형 |
| 900 | 전동 액추에이터 시스템 | X1 | 딩칭 고무 NBR | 학사 | Exial CT6Ga 본질 안전 및 방폭형 |
| 2001년 | 칼럼 플라스틱 액츄에이터 앵글 시트 밸브 시리즈 | 옷 | 천연고무 NR | ||
| 2002년 | 스테인레스 스틸 액추에이터 앵글 시트 밸브 시리즈 | Kz | EPDM | 11개의 코드명 | 중간온도 |
| 크흐 | 바이톤 고무 FPM | W1 | -20-80C | ||
| 3 코드네임 | 체형 | 긁어 | 식품 등급 실리콘 고무 SI | W2 | -20-150C |
| 1분기 | 양방향 밸브 | F46 | 완전히 라이닝된 폴리퍼플루오로에틸렌 FEP | 그리고 | -20-250C |
| 구토 | 삼방향 밸브 | PFA | 수용성 PTFE PFA로 완전히 라이닝됨 | W4 | -29-425C |
| Kz | 4방향 밸브 | Fch | 완전히 라이닝된 PTFE | W5 | -29-650C |
| 크흐 | 고정식 볼 밸브 | N | 나일론 | 와트 | -196-60C |
| Q5 | V볼 | TC | 안감 세라믹 | ...... | ...... |
| 나는 먹는다 | 로우 프로파일 볼 밸브 | 제이 | 고무 라이닝 | 고객의 요구사항에 따라 설계 및 제작이 가능한 특수온도를 가지고 있습니다. | |
| 보트 | 위생 등급 볼 밸브 | 몰래 엿보다 | 폴리에테르에테르케톤 | ||
| 판사 | 플라스틱 볼 밸브 | 여 | 반지 때 | 12개의 코드명 | 액세서리 선택 |
| Q9 | 고진공 볼 밸브 | ...... | ...... | 지하 1층 | 2위치, 3방향 솔레노이드 밸브 |
| Q10 | 마을 전체의 불소 볼 밸브 | 기타 특수 밀봉재는 고객 요구 사항에 따라 설계 및 제작 가능 | 아빠 | 2위치 5방향 솔레노이드 밸브 | |
| Q11 | 극저온 볼 밸브 | 팔다 | 2위치 3방향 방폭형 솔레노이드 밸브 | ||
| Q12 | 절연 볼 밸브 | 6 코드네임 | 공칭 압력 | Bch | 2위치 5방향 방폭형 솔레노이드 밸브 |
| Q13 | 편심 반구형 밸브 | ...... | ...... | B5 | 필터 감압 밸브 |
| Q14 | 탱크 바닥 밸브 | 학사학위 | 리미트 스위치 | ||
| Q15 | 세라믹 볼 밸브 | 7 코드네임 | 본체 재질 | 비쉬 | 방폭 리미트 스위치 |
| D1 | 중앙선 소프트 씰 버터플라이 밸브 | 큐 | 연성이 있는 철 HT200 | B8 | 손 조작 메커니즘 |
| 노크 | 3. 편심 버터플라이 밸브 | 기음 | 탄소강 | 바라보다 | 광구 경계 설정자 |
| 나 | 위생 버터 플라이 밸브 | 피 | 스테인레스 스틸 304 | ...... | ...... |
| 딸 | 플라스틱 버터플라이 밸브 | 아르 자형 | 스테인레스 스틸 316 | ||
| D5 | 환기 버터플라이 밸브 | PL | 스테인레스 스틸 304L | 13개의 코드명 | 세 가지 흐름 |
| D6 | 마을 전체의 불소 버터플라이 밸브 | RL | 스테인레스 스틸 316L | 엘 | Tee L형 BC 스위칭 |
| D7 | 고진공 버터플라이 밸브 | 유 | PVC UPVC | T1 | Tee T형 C 포트 스위치 |
| D8 | 파우더 버터플라이 밸브 | PP | 강화 폴리프로필렌 RPP | T2 | Tee T형 AB 스위칭 |
| Z1 | 게이트 밸브 | 엘 | 알루미늄 합금 | 티 | Tee T형 AC 스위칭 |
| Z2 | 나이프 게이트 밸브 | ...... | ...... | 목 | Tee T형 B포트 스위치 |
| J1 | 글로브 밸브 | 기타 특수 밸브 본체 재질은 고객 요구 사항에 따라 설계 및 제조 가능 | |||
| J2 | 벨로우즈 컷 스톱 밸브 | ||||
| J3 | 앵글 시트 밸브 | 8 코드네임 | 길이라고 합니다 | ||
| F1 | 상향 팽창 토출 밸브 | ...... | ...... | ||
| 수업 | 하향 토출 밸브 | ||||
| 기타 특수 밸브 본체 재질은 고객 요구 사항에 따라 설계 및 제조 가능 | 9 코드 | 제어 모드 | |||
| 지 | 표준 스위치 유형 | ||||
| 코드명 4개 | 연결 | T1 | 일체형 스위칭 유형 | ||
| C1 | 암나사 | T2 | 전반적인 조정 | ||
| C2 | 순서대로 | 티 | RS485 버스 유형 | ||
| Tz | 수나사 | D1 | 복동 | ||
| 쯧 | 플랜지 | 노크 | 복동형 조정형 | ||
| S5 | KF 진공 척 | E1 | 단동식 평상시 닫힘 | ||
| 쯧 | 용접하다 | 오 | 단동 상시 닫힘 조절형 | ||
| 숫자 | 클립 페어링 | 이즈 | 단동형, 상시 개방형 | ||
| C8 | 클램프 | 에흐 | 단동 상시 열림 조정형 | ||
위생용 하이 플랫폼 3방향 볼 밸브: 위생 시스템을 위한 신뢰할 수 있는 솔루션
그만큼위생용 하이 플랫폼 3방향 볼 밸브식품, 음료, 제약, 생명공학 분야 등 정밀한 유체 제어가 필요하고 엄격한 위생 기준을 유지해야 하는 산업에 필수적인 부품입니다. 이 고성능 밸브는 손쉬운 유지 관리, 안정적인 작동, 엄격한 위생 규정 준수를 위해 설계되어 프로세스에서 최고의 안전성과 효율성을 보장합니다.
에이위생용 하이 플랫폼 3방향 볼 밸브파이프라인의 유체 흐름을 제어하는 데 사용되는 다재다능하고 안정적인 밸브입니다. 밸브의 하이 플랫폼 설계는 유지 관리 및 청소를 위한 쉬운 접근을 제공하는 동시에 3방향 기능을 통해 유체의 전환, 혼합 또는 우회가 가능합니다. 충족하도록 제작됨FDA,을 위한, 그리고에헤지표준에 따라 이 밸브는 청결과 오염 방지가 중요한 위생 응용 분야용으로 설계되었습니다.
재료: 고품질의 스테인레스 스틸(304 또는 316L)로 제작되어 내구성과 내부식성이 우수합니다.
설계: 접근과 청소가 용이한 하이 플랫폼 구조로 위생적인 환경에 적합합니다.
3방향 기능: 최소한의 압력 손실로 유체 전환, 혼합 및 우회가 가능합니다.
위생 준수: 식품 등급 응용 분야에 대한 FDA, 3A 및 EHEDG 위생 요구 사항을 충족합니다.
씰링: PTFE 등 고성능 실링재를 사용하여 누수 및 오염을 방지합니다.
온도 범위: 폭넓은 온도 범위에서 작동 가능하여 고온 및 저온 유체 취급에 모두 적합합니다.
그만큼위생용 하이 플랫폼 3방향 볼 밸브다양한 용도와 위생적인 디자인으로 다양한 산업분야에서 널리 사용되고 있습니다. 다음은 주요 응용 프로그램 중 일부입니다.
식품 및 음료 제조에서는 청결을 유지하고 오염을 방지하는 것이 중요합니다. 이 밸브는 액체, 가스 또는 슬러리의 흐름을 제어하여 정확한 혼합 또는 전환을 가능하게 합니다. 이는 유제품 생산, 청량 음료 제조, 맥주 양조 및 수처리에 일반적으로 사용됩니다.
제약 및 생명공학 산업은 엄격한 위생 기준에 의존합니다. 밸브의 매끄러운 표면과 세척이 용이한 디자인으로 인해 박테리아 축적이 방지되므로 제약 파이프라인, 무균 충전 및 약물 생산 시스템에 적합합니다.
화학 처리에서 이 밸브는 다양한 화학 반응에서 유체를 혼합, 전환 또는 우회하기 위한 효율적인 유체 처리를 제공합니다. 부식 방지 구조로 공격적인 환경에서도 신뢰성을 보장합니다.
화장품 및 퍼스널 케어 제품 제조의 경우 밸브의 위생 설계를 통해 원재료가 오염 없이 안전하게 처리되어 제품 품질과 무결성이 유지됩니다.
우리의위생용 하이 플랫폼 3방향 볼 밸브마음의 평화와 안정적인 성능을 보장하는 포괄적인 보증 정책이 함께 제공됩니다. 보증 범위 내역은 다음과 같습니다.
밸브는 덮개로 덮여 있습니다.2년 보증정상적인 작동 조건에서 제조상의 결함에 대해서는 구매일부터 적용됩니다.
보증 범위는 다음과 같습니다.
재료나 기술의 결함.
표준 작동 조건에서 밸브 고장.
밸브의 성능이나 안전에 영향을 미치는 제조 오류.
보증에는 다음이 포함되지 않습니다.
부적절한 설치, 오용 또는 무단 개조로 인한 손상.
장기간 사용이나 지정된 한도를 초과하는 가혹한 작동 조건으로 인한 마모 및 파손.
과도한 습도, 극한 온도, 부식성 물질 등의 환경적 요인으로 인한 손상.
보증 청구를 시작하려면:
구매 세부정보를 고객지원팀에 문의하세요.
제품 일련 번호와 결함 사진을 포함하여 필요한 문서를 제공하십시오.
문제에 따라 밸브를 무료로 검사하고 수리하거나 교체해 드립니다.
올바른 보관 및 취급위생용 하이 플랫폼 3방향 볼 밸브성능과 수명을 유지하는 데 필수적입니다. 밸브 보관 및 취급에 대한 몇 가지 주요 지침은 다음과 같습니다.
환경: 밸브를 깨끗하고 건조하며 통풍이 잘 되는 곳에 보관하십시오. 위생과 성능에 영향을 미칠 수 있는 먼지, 먼지 또는 오염 물질에 노출되지 않도록 하십시오.
온도: 밸브는 온도가 조절되는 환경에서 보관해야 합니다.5°C 및 40°C(41°F 및 104°F). 극한의 온도는 밸브의 씰과 구성 요소에 영향을 미칠 수 있습니다.
습기: 특히 습기에 민감한 재질로 제작된 밸브의 경우 부식을 방지하기 위해 습도가 낮은 곳에 보관하십시오.
보호: 보관 중 밸브가 물리적인 손상을 입지 않도록 보호하십시오. 밸브를 원래 포장에 보관하거나 적절한 보호 커버를 사용하여 충격으로부터 보호하십시오.
조심해서 들어 올리세요: 밸브를 취급할 때 밸브 본체나 씰이 손상되지 않도록 적절한 리프팅 기술을 사용하여 들어 올리십시오.
오염물질과의 접촉을 피하세요: 밸브가 화학물질, 오일 또는 위생 표면을 오염시킬 수 있는 물질과 직접 접촉하지 않도록 하십시오.
사용 전 검사: 밸브를 설치하기 전에 항상 검사하여 성능에 영향을 줄 수 있는 손상, 먼지, 오염 물질이 없는지 확인하십시오.
| 특징 | 사양 |
|---|---|
| 재료 | 스테인레스 스틸 304 또는 316L |
| 디자인 유형 | 하이 플랫폼, 3방향 |
| 온도 범위 | -10°C ~ 180°C(14°F ~ 356°F) |
| 압력 범위 | 0~10bar(0~145psi) |
| 씰링 재료 | PTFE, FKM, EPDM |
| 끝 연결 유형 | 트라이 클램프, 용접, 나사형 |
| 표준 준수 | 실버, A, 하지, S9001 |
| 크기 범위 | 1/2" ~ 4" |
그만큼위생용 하이 플랫폼 3방향 볼 밸브탁월한 신뢰성, 손쉬운 유지 관리 및 정밀한 유체 제어를 제공하는 모든 위생 시스템의 필수 구성 요소입니다. 식품, 음료, 제약 또는 화학 산업에서 이 밸브는 가장 높은 위생 표준을 충족하면서 최적의 성능을 보장합니다.
당사 밸브를 선택하시면 강력한 보증과 전문적인 고객 서비스가 뒷받침되는 내구성이 뛰어나고 유지 관리가 쉬운 솔루션의 혜택을 누리실 수 있습니다. 다음을 통해 시스템의 수명과 효율성을 보장하세요.위생용 하이 플랫폼 3방향 볼 밸브— 정확성, 청결성, 마음의 평화를 위해 설계되었습니다.
